Фланцы стальные плоские приварные LD ( ЛД ) 01-1-B Ру 16 ГОСТ 33259-2015

Наименование  -  Фланец  стальной  плоский  приварной  LD ( ЛД ),  тип  01,  ряд  1,  исполнение  B,  группа  II,  давление  условное  Ру 16,  ГОСТ 33259-2015
Применение  -  стальные  приварные  плоские  фланцы  LD ( ЛД ) 01-1-B  Ру 16  используются  для  соединения  стальных  труб  с  трубопроводной  арматурой  ( фланцевые  шаровые  краны,  задвижки,  затворы,  обратные  клапаны,  компенсаторы,  фланцевые  фильтры,  насосы  и т. д. )

Производитель  -  " ЧСГС "  ( г. Челябинск Россия )
Бренд  -  LD  ( ЛД )

Регламентирующий  документ
  -  ГОСТ 33259-2015
Номер  типа  фланца  -  01  ( фланец  стальной  плоский  приварной )
Ряд  -  1

Исполнение  уплотнительной  поверхности  -  В  ( соединительный  выступ )
Группа  -  II

Давление  номинальное,  PN
=  1.6 ( 16 ) МПа ( кгс/см2 )
Температура  рабочей  среды
=  - 70°С . . . + 300°С

Материал
  -  Сталь 20
Рабочая  среда
  -  вода,  пар,  газ
Срок  службы  -  30 лет
Соединение  фланцев  между  собой  осуществляется  при  помощи  стальных  болтов  и  гаек
Примечание:  количество  присоединительных  отверстий  и  внешний  вид  фланцев  может  отличаться  от  представленного  на  фото
Сертификат  соответствия
 /  паспорт  качества  ( по  запросу )
Цена  /  прайс  ( по  запросу )

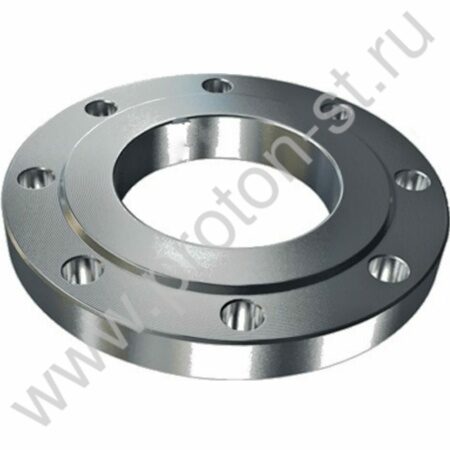

Фото Чертёж
Фланец стальной плоский приварной LD ГОСТ 33259-2015, Ру 16 Фланец стальной приварной плоский LD ГОСТ 33259-2015 Ру 16 размеры

Размеры  фланцев  и  технические  характеристики

Наименование

Диаметр
условный
Ду
(мм)

dв
(мм)

D
(мм)

D1
(мм)

n х d

Толщина
b

(мм)

Вес
(кг)

Стоимость
(руб.)

Фланец стальной плоский
приварной Ду 15 Ру 16
LD ( ЛД ) 01-1-B группа II

ГОСТ 33259-2015
15 19 95 65 4xМ12 12 0.61 цена по
запросу
Фланец стальной плоский
приварной Ду 20 Ру 16
LD ( ЛД ) 01-1-B группа II
ГОСТ 33259-2015
20 26 105 75 4xМ12 14 0.86 цена по
запросу
Фланец стальной плоский
приварной Ду 25 Ру 16
LD ( ЛД ) 01-1-B группа II

ГОСТ 33259-2015
25 33 115 85 4xМ12 16 1.17 цена по
запросу
Фланец стальной плоский
приварной Ду 32 Ру 16
LD ( ЛД ) 01-1-B группа II

ГОСТ 33259-2015
32 39 135 100 4xМ16 16 1.58 цена по
запросу
Фланец стальной плоский
приварной Ду 40 Ру 16
LD ( ЛД ) 01-1-B группа II

ГОСТ 33259-2015
40 46 145 110 4xМ16 17 1.96 цена по
запросу
Фланец стальной плоский
приварной Ду 50 Ру 16
LD ( ЛД ) 01-1-B группа II

ГОСТ 33259-2015
50 59 160 125 4xМ16 19 2.58 цена по
запросу
Фланец стальной плоский
приварной Ду 65 Ру 16
LD ( ЛД ) 01-1-B группа II

ГОСТ 33259-2015
65 78 180 145 4xМ16 21 3.42 цена по
запросу
Фланец стальной плоский
приварной Ду 80 Ру 16
LD ( ЛД ) 01-1-B группа II

ГОСТ 33259-2015
80 91 195 160 4xМ16 21 3.71 цена по
запросу
Фланец стальной плоский
приварной Ду 100 Ру 16
LD ( ЛД ) 01-1-B группа II

ГОСТ 33259-2015
100 110 215 180 8xМ16 23 4.73 цена по
запросу
Фланец стальной плоский
приварной Ду 125 Ру 16
LD ( ЛД ) 01-1-B группа II

ГОСТ 33259-2015
125 135 245 210 8xМ16 25 6.38 цена по
запросу
Фланец стальной плоский
приварной Ду 150 Ру 16
LD ( ЛД ) 01-1-B группа II

ГОСТ 33259-2015
150 161 280 240 8xМ20 25 7.81 цена по
запросу
Фланец стальной плоский
приварной Ду 200 Ру 16
LD ( ЛД ) 01-1-B группа II

ГОСТ 33259-2015
200 222 335 295 12xМ20 27 10.10 цена по
запросу
